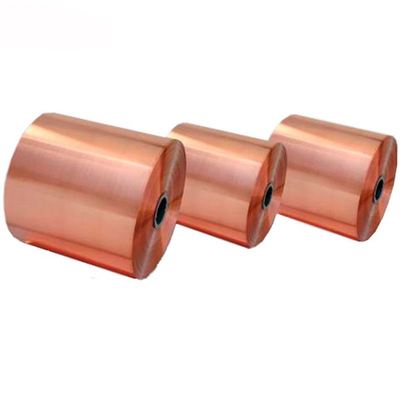

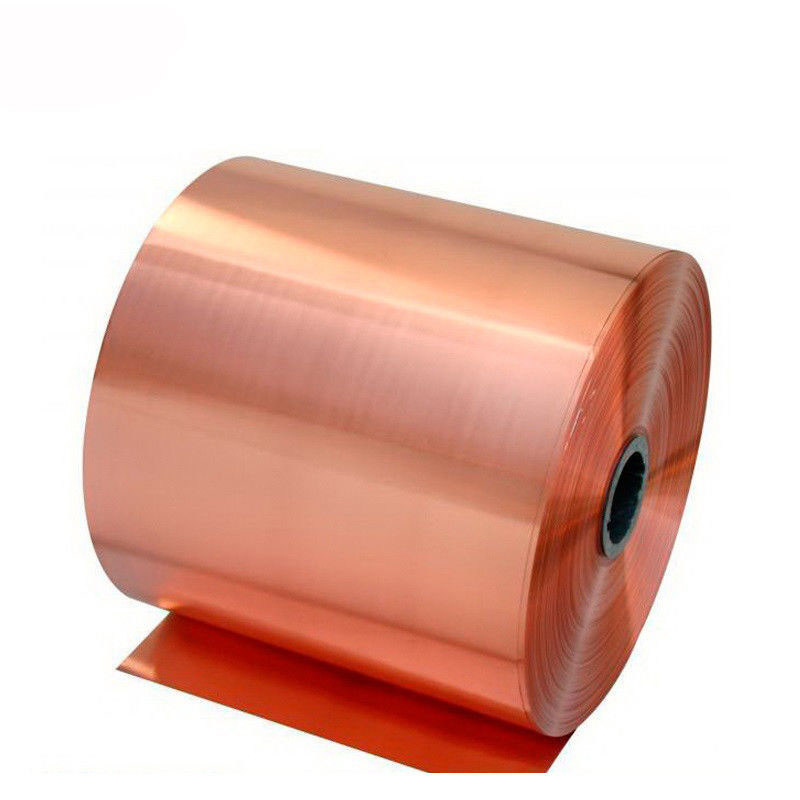

Folia miedziana PCB C11000
Folia miedziana C11000 PCB
| GB/T | DIN | EN | ASTM |
| TU2 | E Cu58 | Cu ETP | C11000 |
Wprowadzenie do materiału: C11000 (Cu ETP)
Cu ETP to miedź rafinowana elektrolitycznie, zawierająca tlen. Ma dobrą przewodność elektryczną, ale w porównaniu z innymi miedziami o wysokiej przewodności, ze względu na wysoką zawartość tlenu resztkowego w stopie, nie nadaje się do obróbki (wyżarzania, spawania itp.) i używania w wysokich temperaturach (temperatura powyżej 370 ° C) w atmosferze redukującej. Ponieważ jest wrażliwa na kruchość wodorową, gdy materiał jest podgrzewany do 600 ° C lub wyższej, tlen wewnątrz materiału tworzy parę wodną z wodorem w powietrzu, powodując, że wewnętrzna struktura materiału staje się krucha i ulega zniszczeniu, co prowadzi do kruchości wodorowej.
Cechy materiału:
1. Zawartość miedzi Cu jest większa niż 99,9%, zawartość tlenu 5-40 PPM
2. W porównaniu z miedzią beztlenową C10200 OFC, koszt obróbki jest niższy.
3. Nie nadaje się do użytku w temperaturach powyżej 370 ° C, podatny na kruchość wodorową
4. Szeroko stosowany w częściach elektronicznych komponentów elektrycznych, produktach elektrycznych
Właściwości fizyczne
Gęstość (g/cm3) | 8.9 |
Przewodność elektryczna {IACS% (20℃)} | 100 |
Moduł sprężystości (KN/mm2) | 127 |
Przewodność cieplna {W/(m*K)} | 394 |
Współczynnik rozszerzalności cieplnej (10-6/℃ 20/℃~100/℃) | 17.7 |
Właściwości mechaniczne
Stan | Wytrzymałość na rozciąganie | Wydłużenie A50 | Twardość |
(Rm, Mpa) | % | HV | |
0 | 195min | 35min | 60max |
1/4H | 215-255 | 25min | 55-100 |
1/2H | 255-315 | 15min | 75-120 |
H | 290min | 5min | 80 |
Skład chemiczny
| Cu | ≥99.90 |
O | 0.005-0.040 |
Zastosowanie
Części przewodzące, cewki wymienników, wymienniki ciepła
