600 mm rolka miedziana
,Wręb z płyt miedzianych 100 mm
,Wrębki z tworzyw miedzianych 12um
Opis produktu
Szczegółowe specyfikacje i cechy

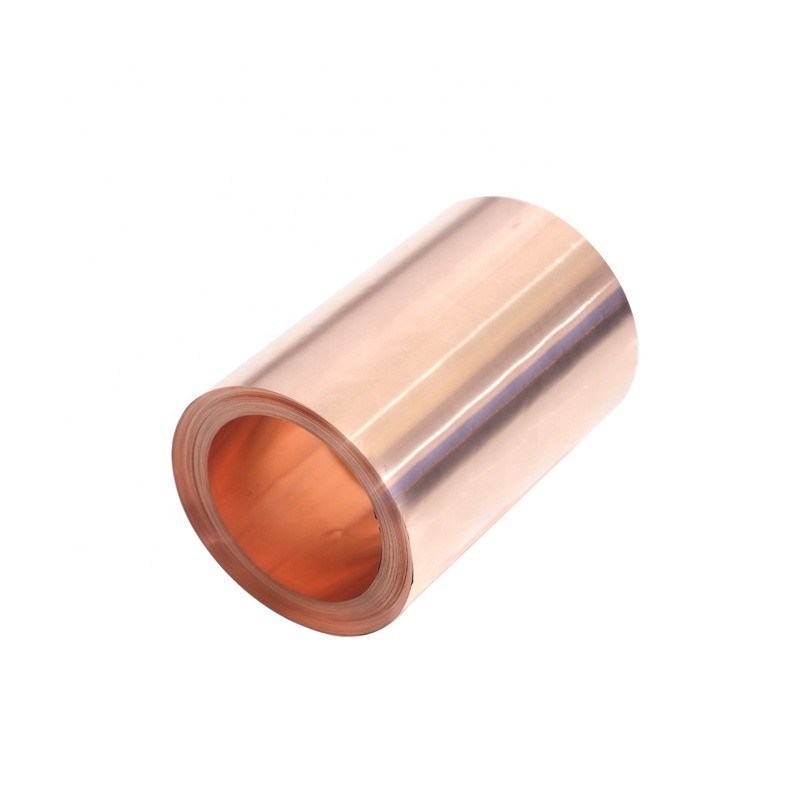

Elektrolityczna elastyczna rolka blachy miedzianej RA
Zakres wymiarów:
Zakres grubości: 12μm~100μm,
Szerokość (maks.): 600 mm
Właściwości:
- Wysoka elastyczność i rozciągliwość
- Równa i gładka powierzchnia
- Dobra odporność na zmęczenie
- Silne właściwości antyoksydacyjne
- Dobre właściwości mechaniczne
Zastosowania:
Elastyczny laminat miedziany (FCCL), precyzyjny obwód FPC, cienka folia krystaliczna powlekana LED.
Cechy:
Materiał ma wyższą rozciągliwość i wysoką odporność na zginanie oraz brak pęknięć.
Tabela 1: Właściwości folii miedzianej walcowanej FPC T2 high flex (IPC-6542)
|
Pozycja |
Jednostka |
Parametry |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Masa na jednostkę (±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Stan |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Chropowatość powierzchni |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Wytrzymałość na rozciąganie |
Temp. normalna / 23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Wysoka temp. / 220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Wydłużenie |
Temp. normalna / 23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Wysoka temp. / 220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Odporność na zmęczenie (wyżarzona) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maksymalna rezystywność |
Ωmm2/m |
0.0181 |
|||||
|
Przewodność elektryczna |
% |
≥98.3% |
|||||
|
Warstwy folii i kleju |
Temp. chwilowa 300℃/10s |
Folia i pasta klejąca po przejściowej temperaturze bez pęcherzyków i delaminacji. |
|||||
|
Antyoksydacja |
W.T. (200℃) |
Minuta |
Nie zmieni koloru w ciągu 60 minut |
||||
|
Wyniki testu na obecność otworów |
szt./m² |
Powierzchnia otworu większa niż 0,5 mm², 0,005 szt./m² |
|||||
Uwaga: 1. Powyższe dane dotyczą materiału o grubości 0,05 mm i szerokości 600 mm.
2. Zazwyczaj miedź, kobalt i nikiel są powlekane na szorstkiej powierzchni.
3. Metoda testowania jest zgodna ze standardem naszej firmy.
