105um Pojedyncza Błyszcząca Gruba Folia Miedziana ED PCB
| Numer stopu: | C11000 | Tworzywo: | czerwona miedź |
|---|---|---|---|
| Kształt: | Rozmiar arkusza | Gęstość: | 8,9 g/cm3 |
| Grubość: | 1/4 uncji ~ 3 uncje (9 um ~ 105 um) | Szerokość: | 1295mm*1295mm |
| Aplikacja: | Pojazd | Kod HS: | 7410110000 |
| Podkreślić |
Folia Miedziana PCB 3OZ,Folia Miedziana PCB 2OZ,105um Folia Miedziana PCB |
||

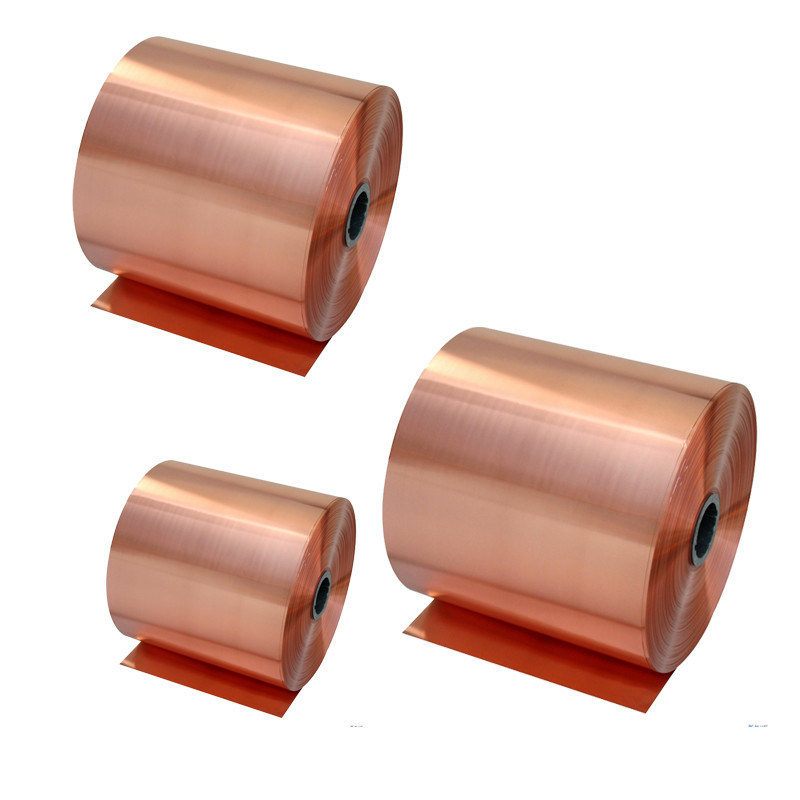

105um Pojedyncza Błyszcząca Gruba Folia Miedziana ED PCB
Specyfikacje:
Dostarczamy folie miedziane ED o bardzo niskim profilu, wysokiej temperaturze wydłużenia i grubości (VLP-THE-HF) o grubości nominalnej od 1/3oz/ft² do 2oz/ft² (105μm~500μm), są to produkty w arkuszach; a maksymalna szerokość wynosi 1295mm. Posiadają one doskonałe właściwości fizyczne w postaci drobnej i jednolitej struktury krystalicznej, niskiego profilu, wysokiej wytrzymałości i dużego wydłużenia, a także właściwości produkcyjne PCB, takie jak wysoka wytrzymałość na odrywanie, brak przemieszczania się proszku miedzi, wyraźny obraz. Mogą być stosowane w produkcji ekstremalnych prądowo PCB, które są używane w ekstremalnych obwodach zasilania elektrycznego i pojazdów silnikowych.
Grubość: 1/4OZ～3OZ(9µm～105µm)
Maks. Rozmiar: 1295mm×1295mm
Wydajność:
|
Klasyfikacja |
Jednostka |
9μm |
12μm |
18μm |
35μm |
70μm |
105μm |
|
|
Zawartość Cu |
% |
≥99.8 |
||||||
|
Masa powierzchniowa |
g/m2 |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
Wytrzymałość na rozciąganie |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
≥18 |
≥20 |
|||||
|
Wydłużenie |
R.T.(23℃) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
H.T.(180℃) |
≥6.0 |
≥8.0 |
||||||
|
Chropowatość |
Błyszcząca(Ra) |
μm |
≤0.43 |
|||||
|
Matowa(Rz) |
≤3.5 |
|||||||
|
Wytrzymałość na odrywanie |
R.T.(23℃) |
Kg/cm |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
Stopień degradacji HCΦ(18%-1hr/25℃) |
% |
≤7.0 |
||||||
|
Zmiana koloru(E-1.0hr/200℃) |
% |
Dobra |
||||||
|
Pływanie w lutowiu 290℃ |
Sek. |
≥20 |
||||||
|
Wygląd(Plamki i proszek miedzi) |
---- |
Brak |
||||||
|
Otwór |
EA |
Zero |
||||||
|
Tolerancja rozmiaru |
Szerokość |
mm |
0~2mm |
|||||
|
Długość |
mm |
---- |
||||||
|
Rdzeń |
Mm/cal |
Średnica wewnętrzna 79mm/3 cale |
||||||
Metalografia:
Folia miedziana PCB CCL o grubości 9 mikronów, czerwona
Folia miedziana elektrolityczna czysta ED o szerokości 1295mm
9um 12um 18um 35um Folia miedziana FPC o wysokiej gęstości
