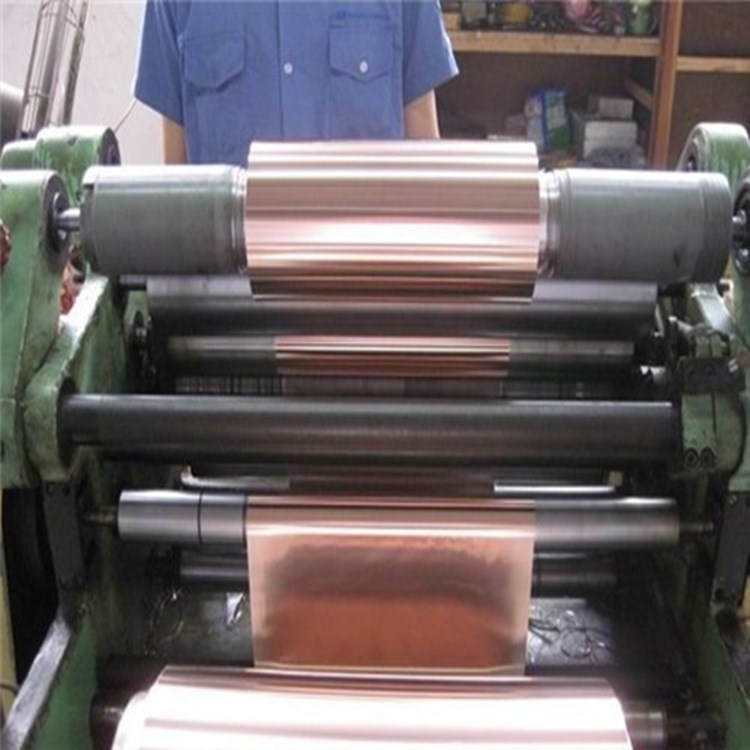

FPC FCCL FPCB 25μm 70μm Cienka folia miedziana RA
FPC FCCL FPCB 25μm 70μm Cienka folia miedziana RA WymiarZakres: Grubość folii miedzianej od 12~100µm może być dostarczona dla FPC. Szerokość może być wykonana zgodnie z wymaganiami klientów do 650 mm. Zastosowania: Elastyczny laminat miedziany (FCCL), precyzyjny obwód FPC, cienka folia krystaliczna ...
25um Folia miedziana RA
,FCCL Folia miedziana RA
,70um Folia miedziana RA
FPC FCCL FPCB 25μm 70μm Cienka folia miedziana RA
WymiarZakres:
Grubość folii miedzianej od 12~100µm może być dostarczona dla FPC.
Szerokość może być wykonana zgodnie z wymaganiami klientów do 650 mm.
Zastosowania:
Elastyczny laminat miedziany (FCCL), precyzyjny obwód FPC, cienka folia krystaliczna powlekana LED, FPCB.
Cechy:
Materiał ma wyższą rozciągliwość i wysoką odporność na zginanie oraz brak pęknięć.
Tabela 1: Właściwości folii miedzianej walcowanej T2 o wysokiej elastyczności (GB/T5230-2000,IPC-4562-2000)
| Pozycja | Jednostka | Parametry | |||||
| 12μm | 18μm | 25μm | 35μm | 70μm | |||
| Masa na jednostkę (±5%) | g/m² | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥99.99 | |||||
| Stan | H | O,H | O,H | O,H | O,H | ||
| Chropowatość powierzchni | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| Wytrzymałość na rozciąganie | Temp. normalna /23℃ | N/mm² | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| Wysoka temp. /220℃ | N/mm² | ≥140 | ≥150 | ≥170 | ≥210 | ≥220 | |
| Wydłużenie | Temp. normalna /23℃ | % | ≥1.5 | ≥3.0 | ≥4.0 | ≥4.2 | ≥4.5 |
| Wysoka temp. /220℃ | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| Odporność na zmęczenie (wyżarzona) | % | 65 | 65 | 65 | 65 | 65 | |
| Twardość | HV | ≤50 | |||||
| Maksymalna rezystywność | Ωmm2/m | 0.0171 | |||||
| Przewodność elektryczna | % | ≥98.3% | |||||
| Wyniki testu na obecność otworów | szt./㎡ | Powierzchnia otworu większa niż 0,5 mm², 0,005 szt./㎡ | |||||
Uwaga: 1. Powyższe dane oparte są na stanie materiału H.
2. Folia miedziana ma gładką i błyszczącą powierzchnię, bez żadnej powłoki.
3. Metoda testowania jest zgodna ze standardem naszej firmy.
