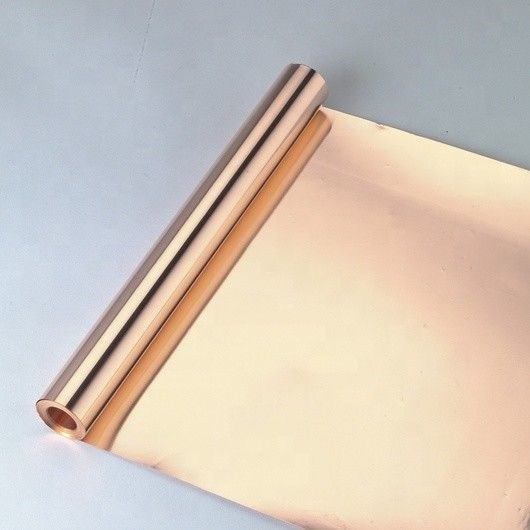

T2 Przewodzący, wysokotemperaturowy rolka z folii miedzianej
| Nazwa produktu: | Folia miedziana RA o wysokiej precyzji | Aplikacja: | Dwuwarstwowa FCCL |
|---|---|---|---|
| Zakres szerokości: | Do 600 mm | Kształt: | Cewka |
| Tworzywo: | Amerykańska sztabka miedzi | Normalna waga: | Około 50kg na rolkę |
| Standard testowy: | IPC-4562 | Odporność na zmęczenie: | 65% |
| Przewodność elektryczna: | ≥98,3% | Maksymalna rezystancja: | 0,0181Ωmm2/m |
| Podkreślić |
3 uncje folii miedzianej,2 uncje folii miedzianej,3 oz folii miedzi RA |
||
T2 Przewodząca rolka folii miedzianej wysokotemperaturowej
Profil produktu :
Opracowaliśmy poddaną obróbce folię miedzianą, która ma bardzo niski profil, ten rodzaj folii miedzianej jest najlepszy do zastosowań wysokiej częstotliwości. Folia miedziana poddana obróbce powierzchniowej, taka jak 18um, 35um, 50um, jest zwykle stosowana w wielowarstwowych i dwustronnych konstrukcjach FPCB, Produkujemy również ciężką folię miedzianą ED, głównie do konstrukcji FPCB o wysokim natężeniu prądu.
Arkusz właściwości mechanicznych:
|
Pozycje jakości |
Ogólne warunki techniczne |
|||||
|
1/3oz |
1/2oz |
1oz |
2oz |
3oz |
||
|
Chropowatość powierzchni (µm) |
Powierzchnia matowa Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
|
Wytrzymałość na odrywanie (kg/cm) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
|
Punkty upływu (punkty/m2) |
≤5 |
Nie |
||||
|
Wysokotemperaturowa odporność na utlenianie (180℃/h) |
Brak utleniania |
|||||
|
Tolerancja szerokości (mm) |
Rolka |
(+2.0,0) |
||||
|
Kawałek |
(+2.0,-2.0) |
|||||
|
Standard testowy |
IPC-4562 |
|||||
Cechy:
Materiał ma większą rozciągliwość i wysoką odporność na zginanie i brak pęknięć.
Właściwości:
- Wysoka elastyczność i rozciągliwość
- Równa i gładka powierzchnia
- Dobra odporność na zmęczenie
- Silne właściwości przeciwutleniające
- Dobre właściwości mechaniczne
|
Pozycja |
Jednostka |
Parametry |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Masa na jednostkę(±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Stan |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Chropowatość powierzchni |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Wytrzymałość na rozciąganie |
Normalna Temp /23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Wysoka Temp /220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Wydłużenie |
Normalna Temp /23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Wysoka Temp /220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Odporność na zmęczenie (wyżarzona) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maksymalna rezystywność |
Ωmm2/m |
0.0181 |
|||||
|
Przewodność elektryczna |
% |
≥98.3% |
|||||
|
Warstwy folii i kleju |
Natychmiastowa Temp. 300℃/10s |
Folia i pasta klejąca po przejściowej temperaturze bez pęcherzyków i delaminacji. |
|||||
|
Przeciwutlenianie |
H.T.(200℃) |
Minuta |
Nie zmieni koloru w ciągu 60 minut |
||||
|
Wyniki testu na otwory |
sztuka/ m² |
Powierzchnia otworu większa niż 0.5 mm²,0.005 sztuka/ m² |
|||||
