Izolowana folia miedziana 520mm
,Izolowana folia miedziana C11000
,Izolowana folia miedziana 0
Opis produktu
Szczegółowe specyfikacje i cechy

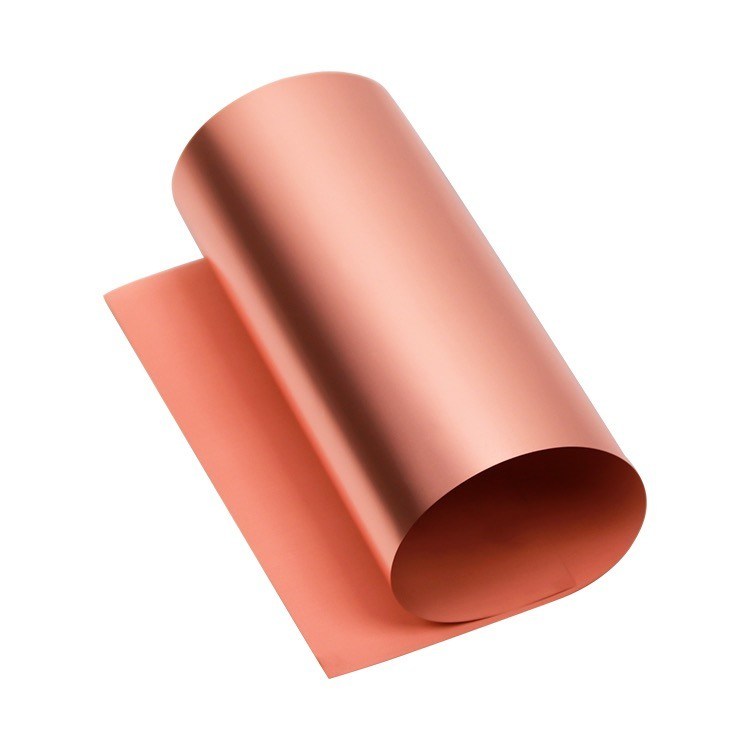

Wysoka wytrzymałość na odrywanie, szerokość 520 mm, izolowana folia miedziana C11000
Szybkie szczegóły
Grubość: 0,012-0,070 mm
Szerokość: 5-520 mm
Długość: 500-5000 M
ID: 76 mm, 152 mm
Stop: T2, C11000, C1100, C101, E-Cu58
Stan: H
Cechy:
1. folia poddana obróbce w kolorze szarym lub czerwonym
2. Wysoka wytrzymałość na odrywanie
3. Dobra zdolność do trawienia
4. Doskonała przyczepność do rezystu trawiącego
Zastosowanie:
1. Płyta z żywicy fenolowej
2. Płyta epoksydowa
Porównanie folii miedzianej CA i folii miedzianej ED
1. Proces: walcowana folia miedziana (proces walcowania), folia miedziana ED (proces elektrolityczny)
2. Wytrzymałość i wytrzymałość: walcowana folia miedziana ma płatkową strukturę krystaliczną, więc wytrzymałość i wytrzymałość są lepsze niż w przypadku elektrolitycznej folii miedzianej, dlatego większość walcowanej folii miedzianej jest używana w elastycznych płytkach drukowanych.
3. Szerokość: szerokość walcowanej folii miedzianej ≤ 620 mm, szerokość elektrolitycznej folii miedzianej ≤ 1380 mm
4. Gęstość: walcowana folia miedziana ma wyższą gęstość, powierzchnia jest stosunkowo gładka, co sprzyja produkcji płytki drukowanej po szybkim przesyłaniu sygnału, dlatego wysokiej częstotliwości, szybka transmisja, drobne linie płytki drukowanej również używają kalandrowanej folii miedzianej.
5. Szerokość obróbki powierzchniowej:walcowana folia miedziana jest ograniczona przez najszerszą efektywną szerokość obróbki powierzchniowej wynoszącą 520 mm.
Typowe właściwości standardowej folii miedzianej do płyt z żywicy fenolowej i płyt epoksydowych.
|
Klasyfikacja
|
Jednostka | Wymaganie | Metoda testowa | |||||||||||
| Oznaczenie folii | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Grubość nominalna | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Waga powierzchniowa | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Czystość | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Profil folii | Błyszcząca strona (Ra) | սm | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Matowa strona (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Wytrzymałość na rozciąganie |
R.T.(23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Wydłużenie |
R.T.(23℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Przedmiot | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Wytrzymałość na odrywanie (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Otwory i porowatość | Liczba | Nie |
IPC-TM-650 2.1.2 |
|||||||||||
| Antyoksydacja | R.T.(23℃) | dzień | 180 | / | ||||||||||
| H.T.(200℃) | Minuty | 60 | / | |||||||||||
1. Standardowa szerokość, 1295 (±1) mm, może być dostosowana do wymagań klienta.
2. Testujemy wytrzymałość na odrywanie z prepregą FR-4 (Tg140), prosimy o ponowne potwierdzenie z Państwa pp.
FAQ:
P1: Jaka jest Państwa gwarancja?
O: Wszystkie nasze produkty objęte są 6-miesięczną gwarancją po otrzymaniu towaru, w przypadku jakichkolwiek problemów z jakością prosimy o kontakt.
P2: Jaki jest Państwa czas dostawy?
O: Zwykły czas dostawy wynosi 5-35 dni roboczych. Konkretny czas dostawy zależy od pozycji i ilości zamówienia.
P3: Jakie jest Państwa minimalne zamówienie?
O: MOQ wynosi 150 kg.
P4: Czy mogą Państwo dostarczyć próbkę?
O: Możemy dostarczyć próbki w celu sprawdzenia jakości przed zamówieniem hurtowym. Ale cena będzie ceną próbki, a nie ceną hurtową.
P5. Czy testują Państwo wszystkie swoje towary przed dostawą?
O: Tak, mamy 100% test przed dostawą.
P6. Jaka jest Państwa standardowa szerokość?
O: 520 mm i 620 mm, akceptujemy dostosowywanie szerokości. Możemy przyciąć ją do dowolnego rozmiaru, którego Państwo zażądają po omówieniu.
