Opis produktu
Szczegółowe specyfikacje i cechy

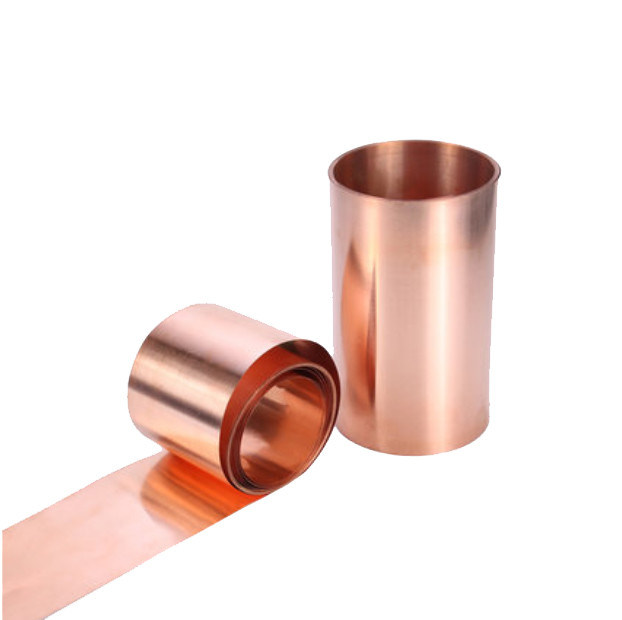

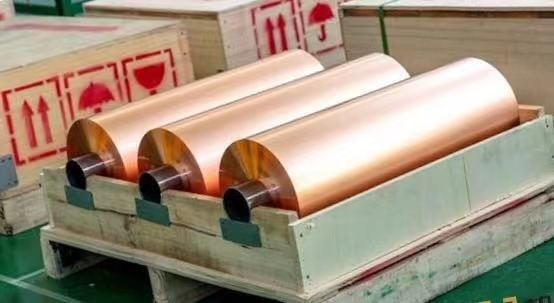

Szerokość 520 mm Wysokiej czystości czerwona folia miedziana ED
Charakterystyka:
1. obrobiona folia w kolorze szarym lub czerwonym
2Wysoki profil o właściwościach odpowiednich do FCCL
3Struktura ziarna folii miedzianej zapewnia wysoką elastyczność
4Doskonała wydajność etsu
5. niski profil umożliwia wykonanie precyzyjnego układu obwodowego
Zastosowanie:
1Odlewanie i laminowanie typu FCCL
2Super drobny wzór FPC
3. Chip on flex (COF) dla diod LED
Typowe właściwości folii miedzianego elektrolitycznego LP-S-B/R ED ((do FPC lub wewnętrznej warstwy HDI)
|
Klasyfikacja
|
Jednostka | Wymóg | Metoda badania | |||||||
| Oznaczenie folii | / | 1 | H | M | 1 | IPC-4562A | ||||
| Gęstość nominalna | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| Waga powierzchni | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Czystość | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Profil folii | Świecąca strona ((Ra) | szm | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
IPC-TM-650 2.3.17 |
||
| Strona matowa ((Rz) | - Tak. | ≤ 4.0 | ≤ 4.5 | ≤ 5.5 | ≤ 6.0 | ≤ 8.0 | ||||
| Wytrzymałość na rozciąganie | R.T. ((23°C) | MPa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Wydłużenie | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Wzmocnienie szczelności ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| IBS/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Otwory i porowatość | Liczba | - Nie, nie. |
IPC-TM-650 2.1.2 |
|||||||
| Antyoksydacja | R.T. ((23°C) | 180 dni | / | |||||||
| H.T. ((200°C) | 60 minut. | / | ||||||||
1. Standardowa szerokość 520 mm, maksymalna szerokość 1295 ((± 1) mm, może być dostosowana na życzenie klienta.
Sprawdzamy wytrzymałość łuski z PI, proszę potwierdzić z PP.
