9um folia miedziana PCB
Elektrolityczna folia miedziana PCB
Specyfikacja:
1. Folie miedziane CCL/PCB są klasyfikowane jako: STD, HTE, VLP, FCF i RTF.
2. Teraz porozmawiajmy o folii miedzianej HTE.
3. Dla folii miedzianej S-HTE możemy wykonać standardowe grubości, takie jak 12μm, 18μm, 25μm, 35μm itp.
4. Maksymalna szerokość wynosi 1295 mm.
5. Zastosowanie folii miedzianej S-HTE: szeroko stosowana w ekranowaniu sygnałów, a także w przewodach i kablach elektronicznych.
Dane techniczne:
|
Klasyfikacja |
Jednostka |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
Zawartość Cu |
% |
≥99.8 |
||||||
|
Masa powierzchniowa |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
Wytrzymałość na rozciąganie |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
Wydłużenie |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
Chropowatość |
Błyszcząca (Ra) |
μm |
≤0.4 |
|||||
|
Matowa (Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
Wytrzymałość na odrywanie |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
Stopień degradacji HCΦ (18%-1h/25℃) |
% |
≤5.0 |
||||||
|
Zmiana koloru (E-1.0h/190℃) |
% |
Dobra |
||||||
|
Pływanie w lutowiu 290℃ |
Sek. |
≥20 |
||||||
|
Otwory |
EA |
Zero |
||||||
|
Preperg |
---- |
FR-4 |
||||||
Charakterystyka:
1. Drobna i jednolita struktura krystaliczna;
2. Niski profil, wysoka intensywność;
3. Wysokie wydłużenie i gładka powierzchnia.
Metalografia:

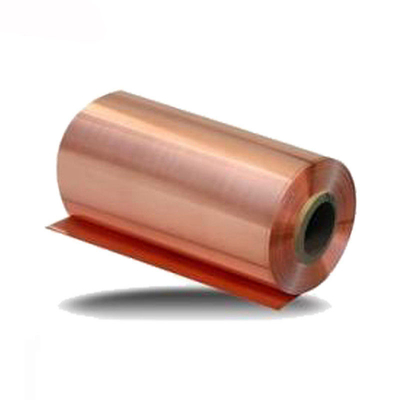

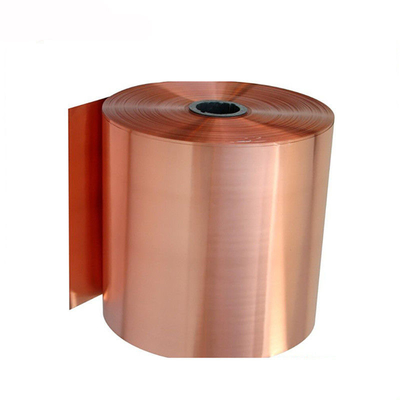

Zdjęcie produktu
Nasze usługi:
1. Jakość folii miedzianej jest bardzo ważnym czynnikiem dla jakości PCB. Możemy dostarczyć próbkę w formacie A4 do testów,
2. Ponadto, aby uczynić naszą działalność bardziej uczciwą, otworzyliśmy "Usługę Gwarancji Handlu" na Alibaba, pewna kwota zapewniaonlinebiznes. co zabezpiecza płynny przebieg transakcji.
3. Nasza folia miedziana jest dostarczana bezpośrednio z fabryki, a jednocześnie cena folii miedzianej jest również ceną oryginalną.
