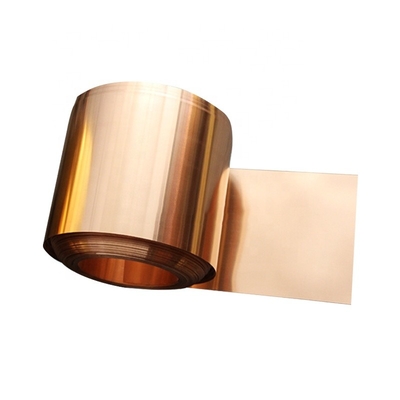

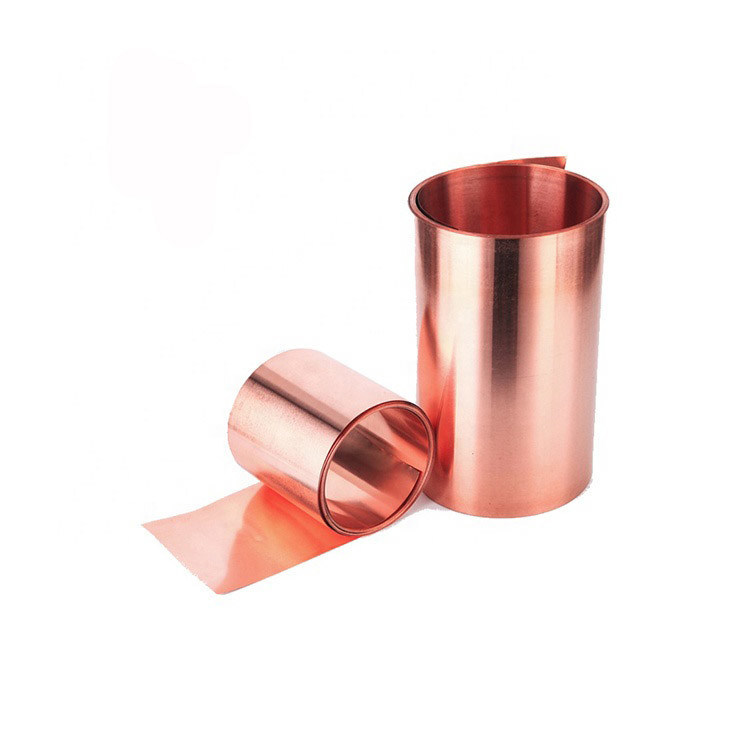

Folia miedziana ED 20um
Folia miedziana ED 20um
,Folia miedziana ED 6um
,Folia miedziana ED 15um
Folia miedziana ED 20um
Opis:
Proces produkcji folii miedzianej ED różni się od folii miedzianych walcowanych i opiera się na teorii elektrochemicznej w specjalnym sprzęcie. Główne technologie procesowe to elektrolityczna produkcja surowej folii miedzianej i obróbka powierzchni.
Proces produkcji:
Miedź o wysokiej czystości - Urządzenie do rozpuszczania - Sprzęt do produkcji folii - Maszyna do obróbki powierzchni - Folie miedziane po obróbce powierzchni - Maszyna do cięcia arkuszy (lub maszyna do rozcinania) - Arkusz (lub rolka) - Sprawdzenie - Pakowanie
Cechy:
- Odporność chemiczna, odporność na wilgoć, przewodność cieplna i odporność na promieniowanie UV
- Wysokie wydłużenie i wytrzymałość na rozciąganie w wysokiej temperaturze
- Unikanie elektryczności statycznej i ograniczanie zakłóceń fal elektromagnetycznych
Specyfikacje:
Grubość: 6µm~20µm
|
Pozycja testowa |
Jednostka |
Grubość |
||||||
|
6μm |
7μm |
8μm |
9/10μm |
12μm |
15μm |
20μm |
||
|
Zawartość Cu |
% |
≥99.9 |
||||||
|
Ciężar powierzchniowy |
mg/10cm2 |
54±1 |
63±1.25 |
72±1.5 |
89±1.8 |
107±2.2 |
133±2.8 |
178±3.6 |
|
Wytrzymałość na rozciąganie (25℃) |
Kg/mm2 |
28~35 |
||||||
|
Wydłużenie (25℃) |
% |
5~10 |
5~15 |
10~20 |
||||
|
Chropowatość (strona S) |
μm(Ra) |
0.1~0.4 |
||||||
|
Chropowatość (strona M) |
μm(Rz) |
0.8~2.0 |
0.6~2.0 |
|||||
|
Tolerancja szerokości |
Mm |
-0/+2 |
||||||
|
Tolerancja długości |
m |
-0/+10 |
||||||
|
Otwory |
szt. |
Brak |
||||||
|
Zmiana koloru |
130℃/10min 150℃/10min |
Brak |
||||||
|
Fale lub zmarszczki |
/ |
Szerokość≤40mm dopuszczalna jedna |
szerokość≤30mm dopuszczalna jedna |
|||||
|
Wygląd |
/ |
Brak zagięć, zadrapań, zanieczyszczeń, utleniania, przebarwień itp. wpływających na użytkowanie |
||||||
|
Metoda nawijania |
/ |
Nawijanie stroną S do góry, przy stabilnym napięciu nawijania, brak zjawiska luźnej rolki |
||||||
