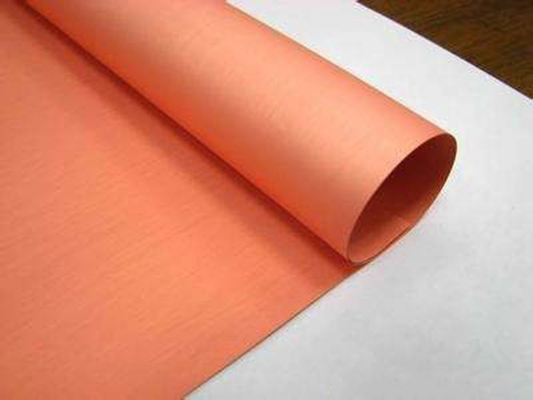

Folia miedziana ED do FCCL
FCCL ED Folia miedziana
Szybkie szczegóły
Gęstość: 0,012-0,070 mm
Szerokość: 5-520 mm
Długość: 500-5000 m
ID: 76 mm, 152 mm
Stopy: T2,C11000,C1100,C101,E-Cu58
Temperatura: wysoka
Charakterystyka:
1. obrobiona folia w kolorze szarym lub czerwonym
2Wysoki profil o właściwościach LP-S-B/R odpowiednich do FCCL
3Struktura ziarna folii miedzianej zapewnia wysoką elastyczność
4Doskonała wydajność etsu
5. niski profil umożliwia wykonanie precyzyjnego układu obwodowego
Zastosowanie:
1Odlewanie i laminowanie typu FCCL
2Super drobny wzór FPC
3. Chip on flex (COF) dla diod LED
Porównanie folii miedzi CA i folii miedzi ED
1. Proces: folia miedziana walcowana (proces walcowania),folia miedziana ED (proces elektrodepozycji)
2Siła, wytrzymałość.: walcowana folia miedziana ma skrawkową strukturę krystaliczną, dlatego jej wytrzymałość i wytrzymałość są lepsze niż folii miedzianej elektrolitycznej,więc większość walcowanej folii miedzi używanej w elastycznych płytek drukowanych.
3. szerokość: szerokość folii miedziankowej walcowanej ≤ 620 mm, szerokość folii miedziankowej elektrolitycznej ≤ 1380 mm
4. Gęstość: walcowana folia miedziana o wyższej gęstości, powierzchnia stosunkowo gładka, sprzyjająca produkcji płytek drukowanych po szybkiej transmisji sygnału,Tak wysokiej częstotliwości wysokiej prędkości transmisji, drobne linie tabliczki drukowanej również używane niektóre kalandry folii miedzi.
5. Szerokość obróbki powierzchni:folia miedziana jest ograniczona przez obróbkę powierzchniową do największej skutecznej szerokości 520 mm.
Typowe właściwości folii miedzi elektrolitycznej ((do FPC lub wewnętrznej warstwy HDI)
|
Klasyfikacja
|
Jednostka | Wymóg | Metoda badania | |||||||
| Oznaczenie folii | / | 1 | H | M | 1 | IPC-4562A | ||||
| Gęstość nominalna | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| Waga powierzchni | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Czystość | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Profil folii | Świecąca strona ((Ra) | szm | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
IPC-TM-650 2.3.17 |
||
| Strona matowa ((Rz) | - Tak. | ≤ 4.0 | ≤ 4.5 | ≤ 5.5 | ≤ 6.0 | ≤ 8.0 | ||||
| Wytrzymałość na rozciąganie | R.T. ((23°C) | MPa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Wydłużenie | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Wzmocnienie szczelności ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| IBS/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Otwory i porowatość | Liczba | - Nie, nie. |
IPC-TM-650 2.1.2 |
|||||||
| Antyoksydacja | R.T. ((23°C) | 180 dni | / | |||||||
| H.T. ((200°C) | 60 minut. | / | ||||||||
1. Standardowa szerokość 520 mm, maksymalna szerokość 1295 ((± 1) mm, może być dostosowana na życzenie klienta.
Sprawdzamy wytrzymałość łuski z PI, proszę potwierdzić z PP.

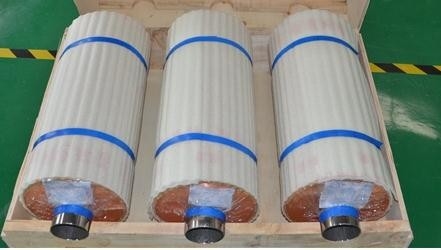

ED Miedziana folia opakowania Zdjęcia:
Częste pytania:
J1: Jaka jest twoja gwarancja?
A: Wszystkie nasze produkty mają 6 miesięcy gwarancji po otrzymaniu towarów, jeśli jakiekolwiek problemy jakości mogą skontaktować się z nami.
P2: Jaki jest czas dostawy?
A: Zwykły czas dostawy wynosi 5-35 dni roboczych.
Q3: Jaka jest minimalna ilość zamówienia?
A: MOQ wynosi 150 kg.
P4: Czy możecie dostarczyć próbkę?
A: Możemy dostarczyć próbki, aby sprawdzić jakość przed zamówieniem hurtowym.
Czy testujesz wszystkie swoje towary przed dostawą?
A: Tak, mamy 100% test przed dostawą.
Q6. Jaka jest twoja standardowa szerokość?
A: 520mm i 620mm, akceptujemy dostosowanie do szerokości. Możemy cięć go w dowolny rozmiar, który wymagasz po przejściu rozmowy.
