Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | OEM |
Orzecznictwo: | ISO / SGS / RoHS |
Minimalne zamówienie: | 50 kg |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksportowanie drewnianej skrzynki |
Czas dostawy: | 10-15 dni |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 550T na miesiąc |
Imię: | Elektrolityczne miedziane folie do PCB Płyta z żywicy fenolowej Płyta epoksydowa | Pakiet: | DREWNIANE PUDEŁKO EKSPORTOWE |
---|---|---|---|
Podanie: | bateria FPC FCCL PCB | Grubość: | 0,006 mm |
Stop czy nie: | Non-Alloy | Powierzchnia: | pojedynczo polerowany; podwójnie polerowany; powlekany Ni |
Materiał: | Czerwona miedź, folia z czystej miedzi | Usługa przetwarzania: | Odwijanie, cięcie |
Chemiczny: | Cu nie mniej niż 99,97% | Kształt: | Taśma z rolki cewki |
High Light: | 0.006mm Electrolytic Copper Foil,3oz Electrolytic Copper Foil,2oz Electrolytic Copper Foil |

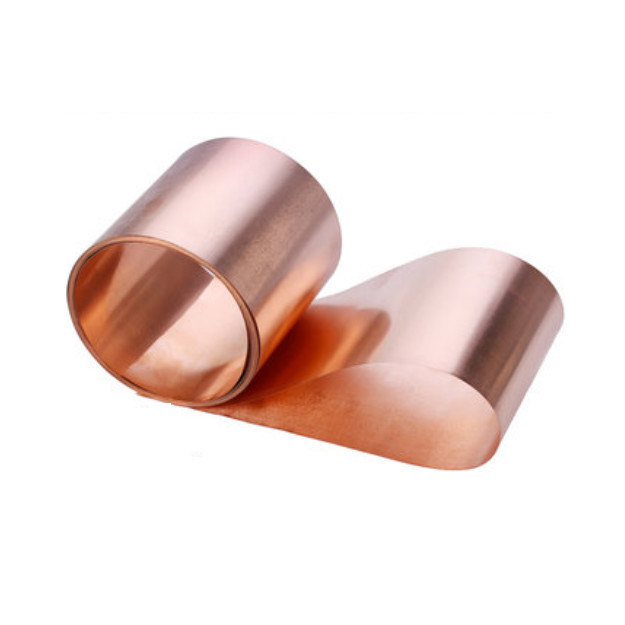

0,006 mm ekranująca folia miedziana elektrolityczna CCL / PCB
Opis:
Folia z miedzi elektrolitycznej jest ważnym materiałem do produkcji laminatów platerowanych miedzią (CCL) i płytek obwodów drukowanych (PCB) oraz akumulatorów litowo-jonowych.W szybkim rozwoju dzisiejszego elektronicznego przemysłu informatycznego folia miedziana elektrolityczna nazywana jest „siecią neuronową” przesyłającej sygnał produktu elektronicznego oraz przesyłanie i komunikację mocy.Od 2002 roku wartość produkcji płytek drukowanych w Chinach weszła na trzecie miejsce na świecie.Jako materiał podłoża do obwodów drukowanych, CCL stał się również trzecim co do wielkości producentem na świecie.
Proces produkcji elektrolitycznej folii miedzianej jest prosty, główny proces obejmuje trzy: folię z roztworu, obróbkę powierzchni i cięcie produktu.Jego proces produkcyjny wydaje się prosty, ale jest to połączenie elektroniki, maszyn i elektrochemii i jest to proces produkcyjny wymagający szczególnie surowego środowiska produkcyjnego.
Funkcje:
1. obrobiona folia w kolorze szarym lub czerwonym
2. Wysoka wytrzymałość na odrywanie
3. Dobra zdolność trawienia
4. Doskonała przyczepność do odpornej na trawienie
Podanie:
1. Płyta z żywicy fenolowej
2. Płyta epoksydowa
Typowe właściwości standardowej folii miedzianej
Klasyfikacja
|
Jednostka | Wymaganie | Metoda badania | |||||||||||
Oznaczenie folii | / | T | H. | M | 1 | 2 | 3 | IPC-4562A | ||||||
Grubość nominalna | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
Masa powierzchni |
g / m2
|
107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
Czystość | % | ≥99,8 |
IPC-TM-650 2.3.15 |
|||||||||||
Profil foliowy | Błyszcząca strona (Ra) | um | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 | ≤0,4 |
IPC-TM-650 2.3.17 |
|||||
Strona matowa (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
Wytrzymałość na rozciąganie |
RT (23 ℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
Wydłużenie |
RT (23 ℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
Przedmiot | Ω.g / m2 | ≤0,170 | ≤0,166 | ≤0,162 | ≤0,162 | ≤0,162 | ≤0,162 |
IPC-TM-650 2.5.14 |
||||||
Wytrzymałość na odrywanie (FR-4) | N / mm | ≥1,0 | ≥1,3 | ≥1,6 | ≥1,6 | ≥2,1 | ≥2,1 |
IPC-TM-650 2.4.8 |
||||||
Otwory i porowatość | Numer | Nie |
IPC-TM-650 2.1.2 |
|||||||||||
Antyoksydacja | RT (23 ℃) | dzień | 180 | / | ||||||||||
HT (200 ℃) | Minuty | 60 | / |
1. Standardowa szerokość, 1295 (± 1) mm, może zgodnie z życzeniem klienta.
2. Wytrzymałość na odrywanie testujemy za pomocą prepregu FR-4 (Tg140), prosimy o potwierdzenie ze swoim pp.
